首先了解一下自动门的工作原理
自动门顶部有个红外或微波感应器，当人走到自动门的感应范围以后，感应器探测到有人移动，就会给驱动电机一个开门信号，玻璃门自动平移开门，人员离开后，玻璃门自动关上。
门禁系统如何接自动门？

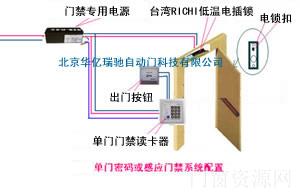

现在以单门双向的门禁控制器为例，介绍一下:
需要设备：WG2001 ,弱电隔离器接线方式：
说明：自动门的红外探头一般有4条线连接自动门控制板接线端，其中两条是电源线，不用管。另外两条是控制线，在自动门控制板接线处，拆下来不再接其它设备。原来接这两条线的端子，分别接 WG2001控制器继电器输出的 COM 和 NO，理论上这样接是可以的。但实际上，控制器上的继电器对电锁做了保护电路，这个保护对对自动门可能有副作用，可能会出现门开了一半就马上关闭了，或者 关了一半又打开了；又因为有的自动门，这两条控制线是带电压的，不是开关信号。基于这两个原因，接自动门一定要加弱电隔离器，弱电隔离器可以解决这两个问题。
自动门顶部有个红外或微波感应器，当人走到自动门的感应范围以后，感应器探测到有人移动，就会给驱动电机一个开门信号，玻璃门自动平移开门，人员离开后，玻璃门自动关上。
门禁系统如何接自动门？
现在以单门双向的门禁控制器为例，介绍一下:
需要设备：WG2001 ,弱电隔离器接线方式：
说明：自动门的红外探头一般有4条线连接自动门控制板接线端，其中两条是电源线，不用管。另外两条是控制线，在自动门控制板接线处，拆下来不再接其它设备。原来接这两条线的端子，分别接 WG2001控制器继电器输出的 COM 和 NO，理论上这样接是可以的。但实际上，控制器上的继电器对电锁做了保护电路，这个保护对对自动门可能有副作用，可能会出现门开了一半就马上关闭了，或者 关了一半又打开了；又因为有的自动门，这两条控制线是带电压的，不是开关信号。基于这两个原因，接自动门一定要加弱电隔离器，弱电隔离器可以解决这两个问题。
